北京地坛体育馆—2008年8月国际体育盛会拳击训练馆
扩声系统改造设计说明

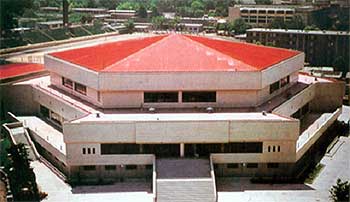

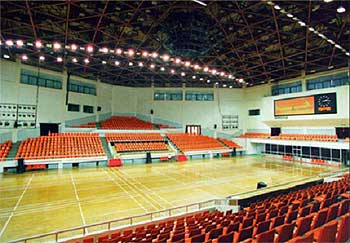

北京地坛体育馆占地11400平方米，建筑面积13600平方米，比赛场地面积44M×24M，净高19.5M，有固定座位2199个，主席台前排有14个座位。作为北京2008年8月举世瞩目的国际体育运动会拳击训练场馆，为了更好的服务于这场盛会，服务于群众体育运动，于2007年底进行了系统改造和设备更新。

该拳击训练馆作为一个综合体育馆，在能满足体育赛事的同时，还要兼备各种中小型演出的功能。此次音响系统的改造主要包括：体育馆主比赛场地扩声系统和训练馆一、二层扩声系统。安恒利（国际）有限公司作为此次音响系统的集成商，从设计之初便根据场馆的基本建声特性和使用要求，并参考了国内外多个新建、改建体育场馆设计方案的优点和经验,本着可靠性、稳定性、科学性、经济性、实用性的设计宗旨，设计出一套集多功能性、多用途性和可扩展性为一体的扩声系统。

体育馆主比赛场地扩声系统设计说明
体育馆主比赛场地扩声扩声系统的设计，包括比赛场地的扩声系统，观众席的扩声系统，主席台监听系统，扩声控制室监听系统，流动扩声系统等可以独立使用的子系统。

场地扩声采用分散扩声式布置，观众席的分布采用集中扩声式布置，主席台采用流动的扩声方式。扩声系统的设备主要分为六部份：扩声设备、处理设备、功放设备、调音台设备、周边处理器及音源设备和信号拾取设备。这六个部份互相配合而成，确保在使用时效果理想，操控容易，减低出错机会，且能在极短的设定时间内便能应付任何变化的需要。

一 扬声器选型
主比赛场扩声系统选用美国 JBL AE系列扬声器，AE系列扬声器是专为大型体育场馆和高档剧院而设计。采用专列的 PT? 波导技术，为二分频设计，低频下限可到 45Hz，使声音得到最大效率的远距离传输，其单只最大声压级达到 133dB 以上，功率1000W，指向性准，功率大。特殊的坚固销锁定位系统，使吊装更方便，更安全。遵循 7:1 安全系数设计，箱体的角度调节可以精确、方便地调节。

另外，我们特别设计了 2 只JBL SRX系列二分频扬声器专门照顾主席台贵宾位置，采用外置无源分频方式驱动，保证音质达到音乐扩声的要求，并且有更高的清晰度。

二 功率放大器
所有扬声器均配备了功率相匹配的美国皇冠 CROWN CTS系列功率放大器。皇冠功放有着令人惊叹的音质和强劲的功率，CTS 系列更是当今功率放大器的设计典范。其独特的大于 1000 的阻尼系数，使低音无比优美动听；大于 13V/ms 的转换速率，使高音异常清澈明亮；超低的相位失真，使音质更为逼真自然；ODEP（输出器件模拟保护）专利技术解决了功放过载的停机问题并提高了输出电路效率；先进的 IOC 指示器，确保功放无失真高性能输出；次低频和直流电压输出保护以及超高频和射频干扰保护，可以使扬声器不受损害；接地分离开关，避免系统信号地与电源地交叉耦合引起交流哼声。 CTS系列采用金属封装的输出器件，用先进的仪器检测每个器件的功率曲线和峰功率处理能力，经过筛选和配对后才使用。具有低失真，高信噪比，低运行噪声等特点。

三 处理设备
系统音频处理系统在整个系统布置中,要能有效处理各声场之均匀度及音色，我们采用了哈曼集团公司旗下的BSS智能音频网络控制处理器。扩声系统在调音台与功放之间选用英国 BSS SoundWeb 3088数字声网系统。BSS推出的3088网络数字化音频处理器，每台均有8个模拟输入及输出，集增益、均衡、压限、切换、分频、滤波等功能于一体，组成简洁、调节灵活方便，通过网络传送数字音频信号，取消了以往传统模拟系统里形式各样、使用复杂的各种处理设备。BSS SOUNDWEB系统既可以实时控制，检测各通道输出电平，也可以脱机单独工作，在正常使用状态下，控制器可以不依赖外部控制计算机而独立工作。该设备以24比特、48千赫采样，动态范围可达到144dB，使声音还原相位准确、失真极低，有良好的透明度和瞬态响应。所有不同的调试结果和声场设置均以文件形式存在电脑上，可以随时修改和切换。

另外，消防紧急广播信号可以直接送入 Soundweb 系统，通过设置，一旦有消防紧急广播信号传入（比如有高于-10dbu信号到达），系统将自动切换到紧急信号的播出，以保障人民群众的生命安全。

四 调音台设备
调音台是扩声系统的中心控制设备，对扩声系统质量的好坏有直接的影响。根据实际需要，我们选用英国SoundCraft GB8系列的 32路输入调音台。这款调音台已被很多场合采用，它除具备一般扩声调音台所拥有的基本功能外，其八编组之功能可使操控者将工序简化操作，减少出错机会，而其话放增益能将输入之信号放大70分贝，而话筒等效输入噪音(Microphone Equivalent Input Noise)在22Hz至22000Hz时，能低于-127.5分贝。另外，每个输入通道都有两个输入接口可独立选择线路(高)或话筒电平(低)，而180度相位转换功能，这对外来的表演团体尤为重要，因为各个国家的相位标准都可能不同，当出现此问题时，只需按下有问题通道的相位按键，便可马上将相位转移180 度，操作十分方便。

五 周边处理器及音源设备
所有音源均选用 TASCAM 专业广播级设备，CD 机、MD 机以及双卡卡座机，并设计了 1 台Lexicon 效果器，2 台DBX 2231 图式均衡器，可满足各种不同的使用需求。TASCAM 专业广播级设备被世界各国的电台、电视台广泛使用，足见其稳定性。

六 信号拾取设备
对于无线传声器的选择，我们主要基于以下三点考虑：一是发射机载频稳定可靠，接收机具备跟踪功能，能实现可靠地接收；二是无线传声器的使用必须配合现代艺术演出需求；三是所选工作频率必须符合国家无线电频率使用相应的规定，以免受外界频率干扰。SHURE无线传声器系统以扩声拾音见长，在一些国内重大活动中都使用SHURE产品，具有较高的可靠性。因此我们选用SHURE无线传声器作为主要产品。无线传声器系统产品配置以SHURE无线传声器发射/接收设备为基础，根据演出实际需求再选择不同品牌的拾音器。

训练馆一、二层扩声系统设计说明
对于训练馆一、二层音响系统的改造，我们也同样选用了世界著名品牌：JBL、DBX、CROWN、LEXICON、SOUNDCRAFT、SHURE、TASCAM等，配备了一套完整的扩声设备，以满足训练馆的扩声及小型演出的需要。

总结
整套系统均选用国际知名的先进设备，以保证设计指标的实现和系统工作的可靠性；尽量选用同一厂家或同一集团的产品，通过调整而获得良好的匹配性；同时基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。

通过精心设计，严格施工，系统调试，整套系统在交付使用后，得到各位专家、领导和业主的一致好评，并通过了系列测试赛的严格考验。
