丰台体育中心垒球场
撰文：成忠军／曾之诚

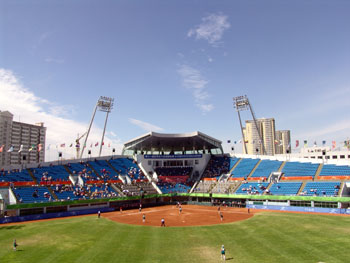

丰台体育中心垒球场是奥运会垒球比赛的主赛场，象一把半打开的“折扇”，镶嵌在北京市丰台体育中心西部，总建筑面积15570平方米，固定座位数5000个，是奥运会的改扩建比赛场馆，于2006年6月改造完毕，是北京市第一个完工、第一个投入使用的奥运场馆。
丰台垒球场包括一块主比赛场、一块备用赛场、两块训练场地和一座功能配楼，除主赛场固定看台及相关建筑和功能配楼外均为临时建筑，垒球场严格执行奥运设计大纲。值得最自豪的是，安恒利（国际）有限公司经过激烈的竞争，以突出的设计方案一举夺得垒球场扩声系统总承包资格。
我公司的工程设计人员根据垒球场的建筑结构，参考了国内外许多体育场馆的成功案例，经过严谨分折计算，多次的实地放样和多角度计算，设计出一套集高稳定性、多功能性、多用途性和可扩展性为一体的扩声系统。
一 扬声器
考虑到风、雨、雷、雪等户外使用因素，我们选用了JBL PD5000系列全天候，防水型，高性能扬声器。JBL PD5000系列扬声器是专门针对体育场馆的缺陷和需要而设计的，在声场覆盖和控制方面下了苦功夫，将声音能量集中投射到指定的观众区，避免散射所产生的干扰和能量积聚，大大提高了语言的清晰度和可懂度。所有单元都采用了专利的号筒设计，在保证了良好音质的同时，还具有普通扬声器无可企及的极高的Q值和极精准的全频指向特性，特别是在主赛场观众席采用了墙面龙门吊装的独特方法安装扬声器，这样即可以保证声能只作用于需要覆盖的区域，又可灵活方便的调整音箱覆盖角度。
二 功率放大器
所有扬声器均配备了功率相匹配的美国皇冠 CROWN CTS系列功率放大器。CTS 系列是当今功率放大器的设计典范，独特的大于 1000 的阻尼系数，使低音无比优美动听；大于 13V/ms 的转换速率，使高音异常清澈明亮；超低的相位失真，使音质更为逼真自然；ODEP（输出器件模拟保护）专利技术解决了功放过载的停机问题并提高了输出电路效率；先进的 IOC 指示器，确保功放无失真高性能输出；次低频和直流电压输出保护以及超高频和射频干扰保护，可以使扬声器不受损害；接地分离开关，避免系统信号地与电源地交叉耦合引起交流哼声。 CTS系列采用金属封装的输出器件，用先进的仪器检测每个器件的功率曲线和峰功率处理能力，经过筛选和配对后才使用。
三 调音台设备
调音台是扩声系统的中心控制设备，根据实际需要，我们选用英国SoundCraft GB系列调音台。这个系列的调音台已被很多场合采用，它除具备一般扩声调音台所拥有的基本功能外，其编组功能可使操控者将工序简化操作，减少出错机会。另外，每个输入通道都有两个输入接口可独立选择线路(高)或话筒电平(低)，而180度相位转换功能，这对外来的表演团体尤为重要，因为各个国家的相位标准都可能不同，当出现此问题时，SoundCraft GB系列调音台只需按下有问题通道的相位按键，便可马上将相位转移180 度，操作十分方便。
整个垒球声的扩声系统在设计施工时，遇到了很多难题，比如主赛场看台悬挑梁的悬挑长度、斜度和截面都很大，而且不规则，对于扩声系统的施工和安装都非常困难。在即将进场安装的时候，由于场馆建设设计的变化，原设计中的扬声器吊点被取消，安装位置被指定在观众席后方垛墙的区域，经过再次的详细计算以及EASE模算，最终确定了扬声器的安装点、高度和角度等细节。可是在安装阶段又出现了问题。原来，根据计算音箱必须要固定安装在墙垛上方约一米的位置，这样箱体的后部就会暴露在场馆外面。由于观众席后方约30多米就是居民区，业主曾经在一次活动时，将流动演出扬声器放置于场地中央，可还是由于声音外泄，被投诉扰民。现在，扬声器箱体完全暴露在场馆上空，是否会给附近居民带来更大的噪声呢？业主方提议，可否将扬声器安置在垛墙下方。我公司工程技术人员通过耐心讲解，让业主们真正了解了JBL PD系列扬声器的设计原理和采用这种安装方式的原因，更是通过实地演示让业主们体会到了JBL PD系列扬声器与普通传统扬声器的区别，业主最终同意了按设计方案安装，但还是要求建筑设计师做好应急预案，一旦扬声器在实际使用时声音外泄，必须要有相应的隔音措施。终于，到了竣工验收的那一天，场内响彻优美的音乐，大家都频频点头对音响效果表示赞许，业主们却不停场内、场外来回走动，反复进行着比较，最后，他们露出了认可的笑容。
通过竣工验收后的丰台体育中心奥运垒球场，不仅成功举办了第十一届世界女子垒球锦标赛，在2008体育盛事年，更是经受了近几十场比赛的考验。国际垒球联合会主席唐·波特先生对比赛场地非常满意，称“这是垒球运动史上最好的场地之一”。国际垒联秘书长安德鲁·雷切勒则评价说：“没想到赛场如此完美，它将为北京留下值得骄傲的垒球文化遗产，成为未来中国乃至亚洲最好的训练基地。”国际垒球联合会副主席阿伦说，中国人明天就可以在这个场地举办奥运会比赛，在某些方面，他们的工作超越世界水平，这个球场是世界顶级的。
