国家游泳中心

撰文: 钱祥 / 成忠军

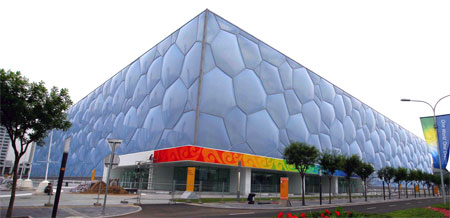

国家游泳中心位于北京奥林匹克公园中心区，是奥运会标志性建筑之一， 墙面为晶莹泡状的独创性结构，人们又称之为“水立方”， 有17000观众席，是目前世界最大的游泳馆，承担奥运会游泳、 跳水、花样游泳、水球等赛事，安恒利(国际)有限公司有幸承接其扩声系统工程。

根据游泳中心结构特征，又具有大面积极易声反射的水面， 经过严谨分折计测，同时参考许多国内外体育场馆工程案例， 提出了采用指向性良好的JBL PD系列长冲程吊挂音箱作为比赛馆主音箱， 并采用分布的扩声方式，共有52个PD5212/64分组覆盖观众席和场地， 为满足音乐扩声需求，另加了8只PD5122超低音箱， 主席台和控制室监听音箱分别采用JBL SRX712M和LSR6325P。 为水上芭蕾伴奏需要还配置了专用水底扬声器。

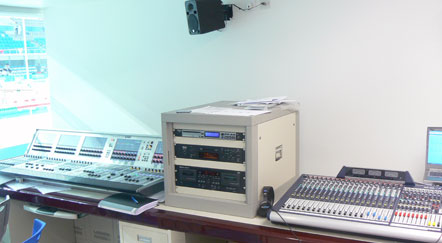

控制室 / 调音台

扩声工程中采用了哈曼集团提供的先进、 完美的HiQnet高速音频网络控制系统，比赛馆内设有5台 BSS Soundweb London BLU-80处理器和35台 配有IQ网络监控卡的Crown CTS系列功放，将其集成在同一控制软件中， 只需在一个界面，就可设置有关参数和实时控制功放工作状态， 大大减少音频连线，提高系统可靠性，同时明显加快了工作进程。

系统主要设备还有： 呈现直观操作界面和智能化处理功能的 Soundcraft Vi6数字调音台、Soundcraft GB4 16路备份调音台、 TASCAM专业级音源产品和SHURE各款专用话筒。场内另设有8支Crown PZM11背景噪声检测话筒， 以自动调整观众区声压级，实现最佳听觉效果。

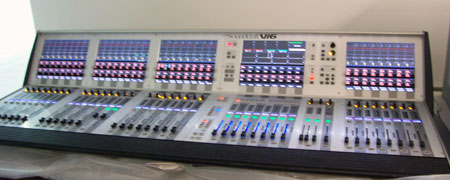

Soundcraft Vi6数字调音台

训练馆设计方案基本类同 ，选用了12个JBL AC2212/95强指向性号筒全频音箱为主扬声器、 一台Soundcraft GB4 16路调音台。

经过精心施工、调试，游泳中心扩声系统完全达到并超过《 体育馆声学设计及测量规程》标准中的一级指标，以高质量的产品、极佳的系统效果、 认真负责的技术团队保证了奥运会盛大赛事在此举行。我国运动健儿在此几乎包揽了跳水金牌， 并在游泳项目上有重大突破，各国运动员在此多次打破世界记录。
